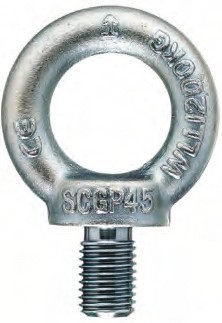

OKASTI VIJCI I NAVRTKE
Očni vijci i navrtke služe kao sidrišta koja se ušrafljuju u elemente kako bi se lakše podigli i preneli ili se ušrafljuju u nepokretne delove kao oslonci.
Opis
Okasti vijci i navrtke su čelični elementi proizvedeni u skladu sa standardom DIN 580 i DIN 582.
Služe kao sidrišta koja se ušrafljuju u elemente. U pitanju su elementi koje je potrebno podići i preneti sa jednog mesta na drugo, a koji na sebi nemaju delove koji obezbeđuju bezbedan hvat. Mogu se ušrafljivati i u nepokretne delove i služiti kao oslonci za užad, sajle i drugo.
Okasti vijci (DIN 580) i navrtke (DIN 582)
Navoj | Unutrašnji prečnik u mm | Nosivost u kg | ||
---|---|---|---|---|
0° | 45° | 90° | ||
M6 | 20 | 75 | 55 | 38 |
M8 | 20 | 140 | 100 | 70 |
M10 | 25 | 230 | 170 | 115 |
M12 | 30 | 340 | 240 | 170 |
M14 | 35 | 490 | 350 | 245 |
M16 | 35 | 700 | 500 | 350 |
M18 | 40 | 850 | 600 | 425 |
M20 | 40 | 1200 | 860 | 600 |
M22 | 50 | 1400 | 1000 | 700 |
M24 | 50 | 1800 | 1290 | 900 |
M27 | 60 | 2100 | 1500 | 1050 |
M30 | 60 | 3200 | 2300 | 1600 |
M33 | 70 | 3200 | 2300 | 1600 |
M36 | 70 | 4600 | 3300 | 2300 |
M39 | 80 | 4600 | 3300 | 2300 |
M42 | 80 | 6300 | 4500 | 3150 |
M45 | 90 | 6300 | 4500 | 3150 |
M48 | 90 | 8600 | 6100 | 4300 |
M52 | 100 | 8600 | 6100 | 4300 |
M56 | 100 | 11500 | 8200 | 5750 |
M60 | 110 | 11500 | 8200 | 5750 |
M64 | 110 | 16000 | 11000 | 8000 |
M72 | 140 | 20000 | 14000 | 10000 |
M80 | 160 | 28000 | 20000 | 14000 |
M100 | 180 | 40000 | 29000 | 20000 |
